ePC

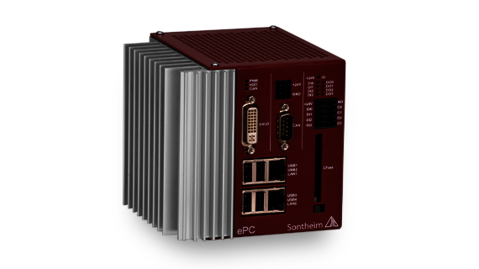

Der Embedded-PC ist ein passiv gekühltes und sehr kompaktes PC-System, das durch seine Vielzahl von Schnittstellen sowie die integrierten Software-Tools viele Einsatzbereiche eröffnet
Key Features
- Atom-CPU mit passiver Kühlung
- Zahlreiche Schnittstellen wie CAN, Ethernet, IOs, CFast, DVI und USB
- Software-Tools für alle Aufgaben rund um den CAN Bus
- Link2Go: Erweiterungsmodule können ohne Anpassung des ePC wie bei Feldbuskopplern angehängt werden
- IP20 Vollmetallgehäuse für optimalen EMV-Schutz
Beschreibung
Leistungseckdaten

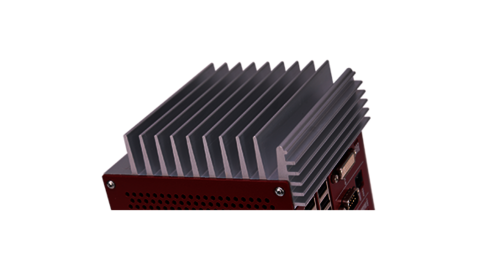

Es stehen verschiedene Prozessoren der Atom-Reihe zur Verfügung. Der Chipsatz zeichnet sich durch eine hohe Energieeffizienz aus und bietet einen geringen Wärmeverlust. 1 bis 2 GB RAM sind On-Board verfügbar und ermöglichen auch umfangreichere Rechenoperationen. Der ePC verzichtet auf rotierende Teile. Statt einer üblichen Festplatte wird der schnelle CFast als Nachfolger von Compact Flash eingesetzt – über diese Schnittstelle kann auch das System gebootet werden. Der Vorteil liegt in der Geschwindigkeit von bis zu 3 Gbit/s für den Datentransfer. Alle CFast-Karten von 4 bis 32 GB sind bequem über Sontheim erhältlich. Durch das Vollmetallgehäuse, Speichermedien und CPU bietet das System optimale EMV-Eigenschaften und kann auch bei schwierigen Umgebungsbedingungen passiv gekühlt werden.
Link2Go – Bauen Sie an!
Moderne Automatisierungsanwendungen erfordern Effizienz und die Flexibilität, auf sich ändernde Anforderungen passgenau reagieren zu können.
Mit Link2Go haben wir die Möglichkeit geschaffen, einzelne Zusatzmodule schnell und komfortabel an den ePC anzuschließen und bei Bedarf auszutauschen. Das Spektrum der geplanten Module reicht dabei von Touch Displays über Buskoppler bis zu Festspeichern und seriellen Schnittstellen. Es lassen sich ebenfalls kundenspezifische Module erstellen. Link2Go – schaffen Sie sich Ihre persönliche Embedded-Lösung zum Standardkomponenten-Preis.
Schnittstellen

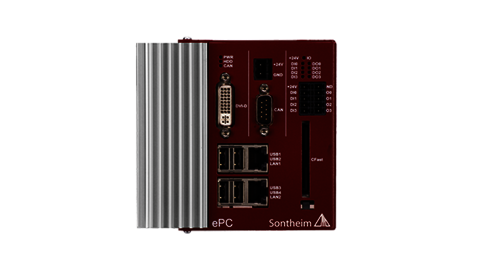

Für maximale Flexibilität besitzt der ePC bereits ohne Erweiterungen (Link2Go-Module) zahlreiche Schnittstellen. Dazu gehören CAN, Ethernet (EtherCAT-fähig), digitale Ein- und Ausgänge, DVI und USB. In der Grundausstattung sind somit bereits Aufgaben wie beispielsweise als SPS, CANBus Master oder Slave und Signalverarbeitungszentrale möglich. Die integrierte CFast-Schnittstelle ist – ähnlich wie ein USB-Stick – zum Datensammeln und auch Booten des Geräts geeignet.
Technische Daten
| Chipsatz | Frei wählbare Atom-Chipsätze, z. B. 1,3 GHz / 1 GB RAM CPU-Boards sind tauschbar, neue CPU-Plattformen somit nachrüstbar |
| RAM | 1–2 GB optional separater Prozessdatenspeicher (Retain-Speicher) |
| HDD | Steckplatz für CFast-Karte oder Link2Go-Modul, boot-fähig |
| LAN | 2× Gigabit LAN, (1× EtherCAT-fähig) |
| WLAN | optional |
| CAN | 1× CAN Schnittstelle gemäß ISO 11898, galv. getrennt |
| USB | 4× USB 2.0 |
| Digitale Eingänge | 4× DI, nach IEC 61131-2, seperate Versorgung |
| Digitale Ausgänge | 4× DO, nach IEC 61131-2, seperate Versorgung |
| DVI-D | 1× |
| Anschluss externer Peripheriekomponenten | Maus, Tastatur und sonstige Peripherie über USB 2.0 Visualisierung über DVI oder per Link2Go-Modul |
| LEDs | Power, HDD und CAN |
| Abmessungen (l×b×h) | 120 mm × 115 mm × 111 mm |
| Lagertemperatur | –20°C bis +65°C |
| Betriebstemperatur | 0°C bis +60°C; erweiterbar auf –40°C bis +85°C |
| Luftfeuchtigkeit | 5 % – 95 % nicht-kondensierend |
| Schutzklasse | IP20 |
| Spannungsversorgung | 24 V DC ±20 % |
| Stromaufnahme | max. 1,2 A |
